FM.MT.05.01
SURAT PERINTAH KERJA ( WORK ORDER )
WORKORDERNO
WORKCENTER
PRIORITY
TGLDIKERJAKAN
DURASIPEKERJAAN
EQUIPNO
JUMLAHORANG
EQUIPDESC
DESKRIPSI KERJA
Preventive Connection, Cleaning, Tightening Motor, Fan, dan Encoder - No.1 Pay-off Reel Motor - No.1 Pay-off Reel LUB pump
MATERIAL
TOOLS
majun, contact cleaner
hand tools ( 1 tas ) , kunci shock mini (1 set ) , Multimeter , vacum cleaner
PROCEDURE :
Instruksi Pekerjaan PM-POR1 ( 3 bulan ) 1. Gunakan PPE level 1 2. Pastikan Area Kerja Aman 3. Lakukan Isolation Procedure 4. Tanya Supervisor untuk kondisi darurat 5. Hubungi petugas medical bila ada sesuatu yang urgensi dan membutuhkan perawatan Instruksi Pekerjaan : 1. Persiapkan dan pastikan material yang akan digunakan sudah lengkap 2. Persiapkan dan pastikan tools yang akan digunakan sudah aman dan lengkap 3. Lepaskan socket koneksi Encoder from module SMC30 to Motor POR 1 yang terletak di Panel A07 bagian depan 4. Matikan dan Isolasi Breaker Q4 untuk Fan POR 1 yang terletak di Panel A06 bagian belakang 5. Verifikasi tegangan output Breaker Q4 setelah di isolasi dan pastikan tegangan <1Volt 6. Matikan dan Isolasi Main Breaker No.1 Entry Hydraulic Pump dan No.2 Entry Hydraulic Pump yang terletak di Panel B02 7. Verifikasi dan Pastikan Entry Hydraulic Pump tidak healthy dengan cara ketika dioperasikan/Start No.1 Entry Hydraulic Pump dan No.2 Entry Hydraulic Pump di HMI Entry Section, simbol Motor No.1 Entry Hydraulic Pump dan No.2 Entry Hydraulic Pump tetap berwarna merah/tidak berwarna hijau 8. Matikan dan Isolasi Breaker No.2 Uncoiler Lubrication Pump yang terletak di Panel B02 9. Verifikasi dan Pastikan No.2 Uncoiler Lubrication Pump tidak healthy dengan cara ketika dioperasikan/Start simbol Motor No.2 Uncoiler Lubrication Pump tetap berwarna merah/tidak berwarna hijau 6. Matikan dan Isolasi Disconnector Switch POR 1/Uncoiler 1 yang terletak disamping Motor POR 1 7. Buka terminal box Motor dan Fan POR 1 8. Verifikasi tegangan di terminal box Motor dan Fan POR 1, pastikan tegangan Motor dan Fan POR 1 <1Volt 9. Tightening Koneksi terminal Motor POR 1 10. Disconnect kabel power Fan dan Encoder di terminal box Fan POR 1 11. Lepas Cover Fan POR 1 12. Bersihkan menggunakan majun Motor dan Fan POR 1 13. Pasang kembali Fan POR 1 14. Reconnect kabel power Fan dan Encoder POR 1, pastikan di tightening dan tidak kendor 15. Tutup kembali terminal box Motor dan Fan POR 1 16. Buka terminal box Motor No.2 Lubrication Pump 17. Verifikasi tegangan di terminal Motor No.1 Lubrication Pump, pastikan tegangan <1V 18. Tightening koneksi terminal Motor No.1 Lubrication Pump 19. Tutup kembali terminal box Motor No.1 Lubrication Pump 20. Bersihkan Motor No.1 Lubrication Pump menggunakan majun 21. Jika sudah selesai, rapihkan kembali tools dan material yang digunakan. Pastikan tidak ada yang tertinggal. 22. Buka isolasi dan nyalakan kembali Disconnector Switch No.1 Uncoiler/POR 1 25. Buka isolasi dan nyalakan kembali No.1 Entry Hydraulic Pump, No.2 Entry Hydraulic Pump, dan No.2 Uncoiler Lubrication Pump di Panel B02 26. Buka isolasi dan nyalakan kembali Breaker Q4 untuk Fan POR 1 di Panel A06 bagian belakang 27. Pasang kembali socket encoder ke module SMC30 di Panel A07 bagian depan Aspek Lingkungan : 1. Buang sampah dan Limbah B3 ke TPS
TglMulai
TglSelesai
TotalJam
Status
NamaPekerja1
NamaPekerja3
NamaPekerja2
NamaPekerja4
Comment :

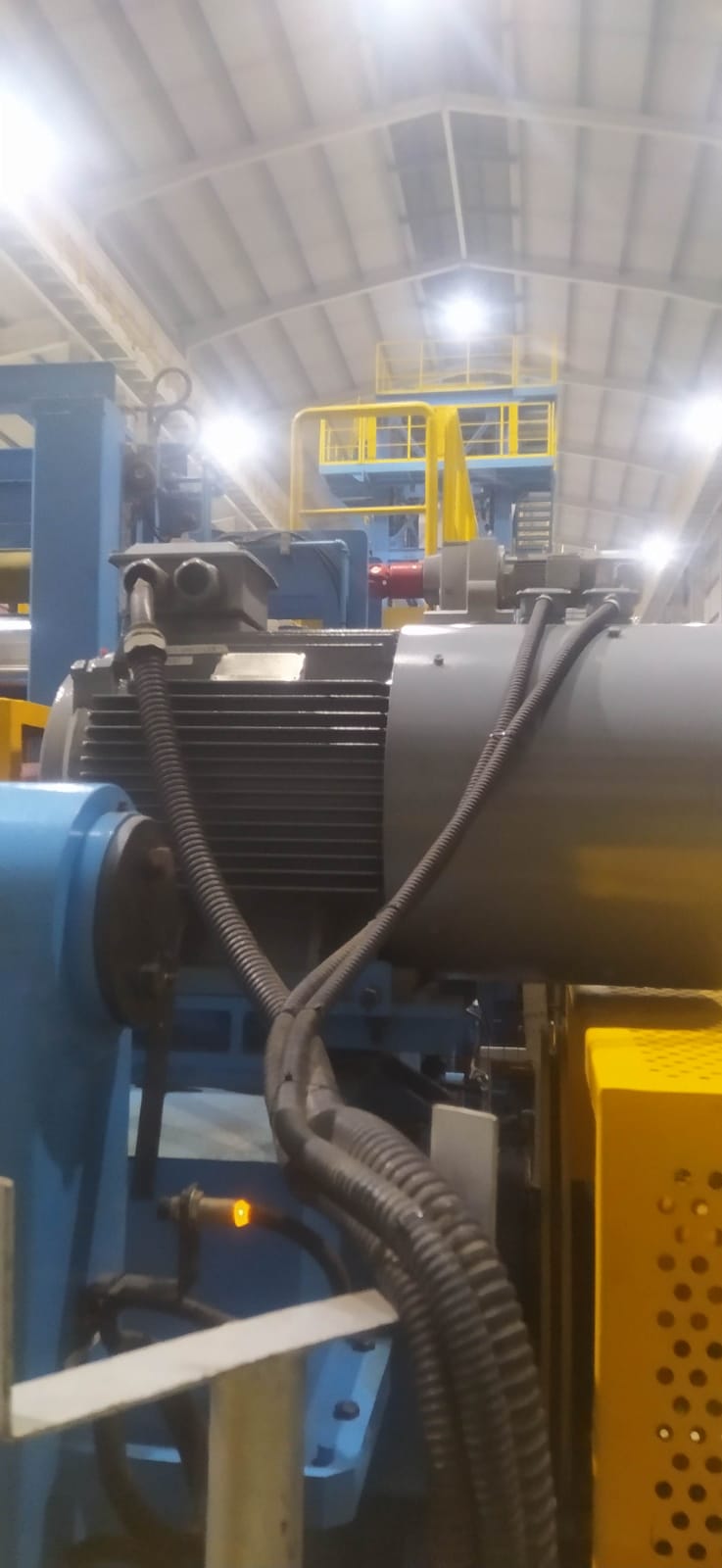

1. Kabel Power No.1 POR tidak tercover oleh Terminal Box Motor karena Kabel terlalu besar sehingga tidak masuk kedalam gland terminal box motor
WhatsApp Image 2024-05-07 at 22.53.47.jpeg
