MAINTENANCE

FM.MT.05.01

SURAT PERINTAH KERJA ( WORK ORDER )

DESKRIPSI KERJA	Preventive Connection, Cleaning, Tightening Motor dan Fan No.1 Bridle Roll 1# 2# #3 Roll Motor 2) PM Cleaning, Verifikasi Sensor Magnetic Switch No.1 Bridle Roll #1 #2 Snubber Roll Open Detect
WORKORDERNO		WORKCENTER
PRIORITY		TGLDIKERJAKAN
DURASIPEKERJAAN		EQUIPNO
JUMLAHORANG		EQUIPDESC

MATERIAL	TOOLS
majun, contact cleaner	hand tools ( 1 tas ) , kunci shock mini (1 set ) , Multimeter , vacum cleaner

PROCEDURE :

Instruksi safety
1. Gunakan PPE level 1
2. Pastikan Area Kerja Aman
3. Lakukan Isolation Procedure
4. Tanya Supervisor untuk kondisi darurat
5. Hubungi petugas medical bila ada sesuatu yang urgensi dan membutuhkan perawatan

Instruksi Pekerjaan : PM bridle 1 roll 1,2&3
1.Persiapkan dan pastikan material yang akan digunakan sudah lengkap
2.Persiapkan dan pastikan tools yang akan digunakan sudah aman dan lengkap
3.Lepaskan socket koneksi Encoder from module SMC30 to motor bridle 1 roll 1,2&3 yang terletak di panel 7A bagian depan
4.Matikan dan Isolasi Breaker  Fan bridle 1 roll 1,2&3 yang terletak di Panel A06 bagian belakang
5.Verifikasi tegangan output Breaker  bridle 1 roll 1,2&3 setelah di isolasi dan pastikan tegangan <1Volt
6.isolation disconector switch motor bridle 1 roll 1,2&3
7.Verifikasi out going disconector switch motor bridle 1 roll 1,2&3 menggunakan  Avo meter pastikan tegangan out going disconector switch motor bridle 1 roll 1,2&3  <1Volt
8. Check dan tightening Connection Encoder sensor,No.1 bridle 1 roll 1,2&3
9. Buka terminal box Motor dan Fan bridle 1 roll 1,2&3
10. Verifikasi tegangan di terminal box Motor dan Fan bridle 1 roll 1,2&3, pastikan tegangan Motor dan Fan <1Volt
11. Tightening Koneksi terminal Motor bridle 1 roll 1,2&3
12. Disconnect kabel power Fan dan Encoder di terminal box Fan bridle 1 roll 1,2&3
13. Lepas Cover Fan bridle 1 roll 1,2&3
14. Bersihkan menggunakan majun Motor dan Fan bridle 1 roll 1,2&3
15. Pasang kembali Fan bridle 1 roll 1,2&3
16. Reconnect kabel power Fan dan Encoder bridle 1 roll 1,2&3, pastikan di tightening dan tidak kendor
17. Tutup kembali terminal box Motor dan Fan bridle 1 roll 1,2&3
18.  PM Cleaning, Verifikasi Sensor Magnetic Switch No.1 Bridle Roll #1 #2 Snubber Roll Open Detect
19. Jika sudah selesai, rapihkan kembali tools dan material yang digunakan. Pastikan tidak ada yang tertinggal.
20. Buka isolasi dan nyalakan kembali Disconnector Switch bridle 1 roll 1,2&3
21. Buka isolasi dan nyalakan kembali Breaker bridle 1 roll 1,2&3 untuk Fan di Panel A06 bagian belakang
22. Pasang kembali socket encoder ke module SMC30 di Panel A7 bagian depan

Aspek Lingkungan :
1. Buang sampah dan Limbah B3 ke TPS

TglMulai		TglSelesai
TotalJam		Status
NamaPekerja1		NamaPekerja3
NamaPekerja2		NamaPekerja4

Comment :

1). Resistansi Motor No.1 Bridle Roll-1, U-V=0,64 ohm, U-W=0,61 ohm, V-W= 0,67 ohm, U-V-W to Ground=OL. 2). Resistansi Motor No.1 Bridle Roll-2, U-V=0,97 ohm, U-W=0,97 ohm, V-W=o,97 ohm, U-V-W to Ground=OL. 3). Resistansi No.1 Bridle Roll-3 U-V=0,64 ohm, U-W=0,64 ohm, V-W=0,64 ohm, U-V-W to Ground=OL

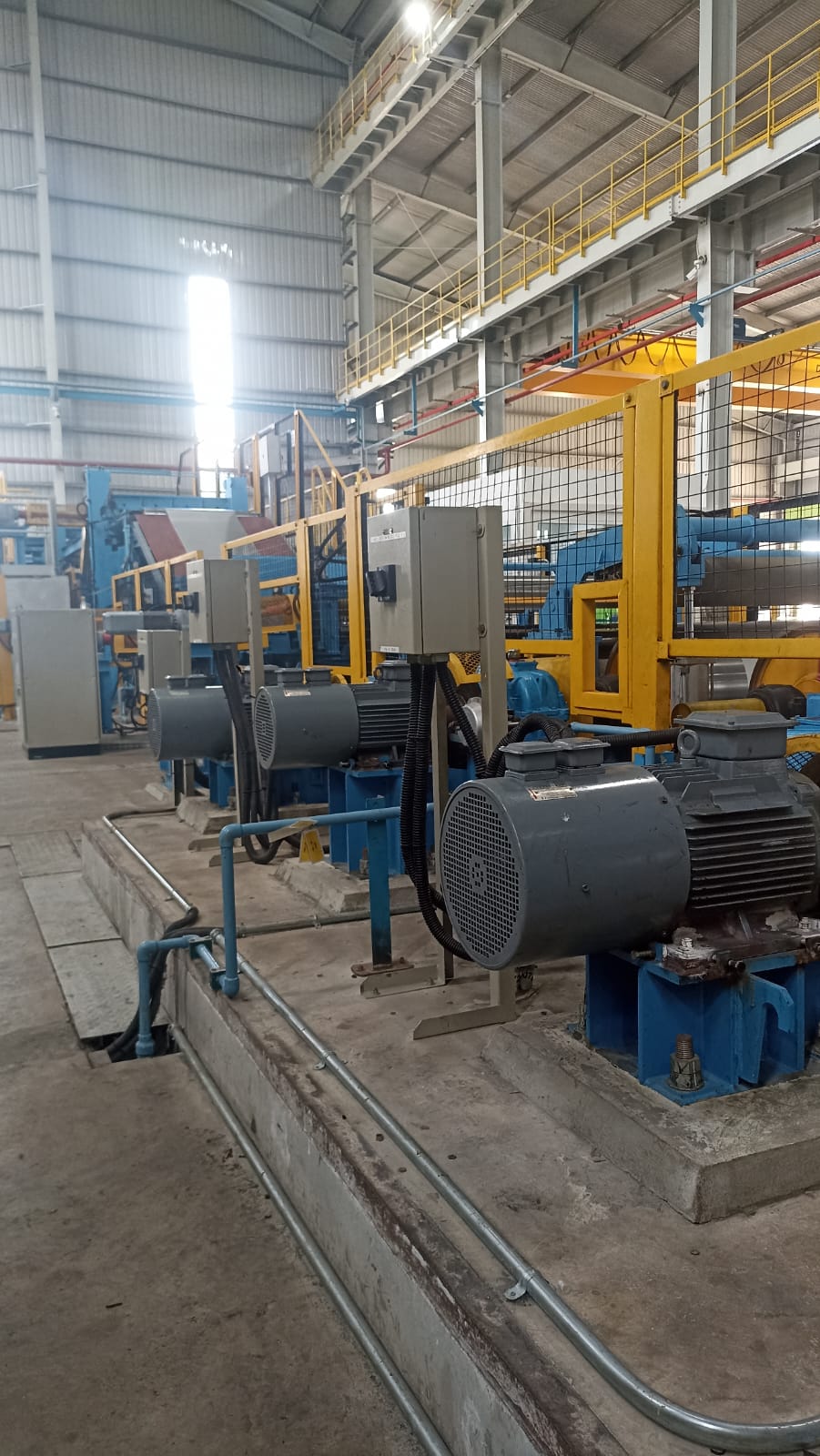

WhatsApp Image 2024-05-06 at 11.54.02.jpeg
