SURAT PERINTAH KERJA ( WORK ORDER )
WORKORDERNO
WORKCENTER
PRIORITY
TGLDIKERJAKAN
DURASIPEKERJAAN
EQUIPNO
JUMLAHORANG
EQUIPDESC
DESKRIPSI KERJA
Pemasangan Sensor Photoelectric Keyence Type LR-ZB100NS (TRIAL) di No.2 POR Feeding Table Entry Section
MATERIAL
TOOLS
SCUN FERRULES 1.0 mm (10), CABLE TIES (10) Sensor Photoelectric Keyence Type LR-ZB100NS (1) Relay schneider RXM4AB2BD/24 VDC + soket RXZE2M114M (1)
TANG FERULLES (1), AVOMETER (1), ELECTRICAL KIT (1 Set)
PROCEDURE :
Instruksi Safety: 1. Gunakan PPE Level 1 2. Lakukan TAKE Two sebelum melakukan pekerjaan 3. Posisikan No.2 POR Feeding Table retract dan ketinggiannya sesuai dengan kondisi yang dibutuhkan dan ganjal menggunakan balok antara floor & table (menghindari potensi No.2 Feeding Table down dengan sendirinya) 4. Terapkan Isolation Procedure 5. Lakukan isolasi dan verifikasi pada isolation switch Motor No.1 Entry Hydraulic Pump 6. Lakukan isolasi dan verifikasi pada isolation switch Motor No.2 Entry Hydraulic Pump 7. Lakukan isolasi dan verifikasi pada isolation switch Motor No.2 POR/Uncoiler 8. Lakukan isolasi dan verifikasi pada valve hydraulic No.2 Feeding Table Up/Down 9. Lakukan isolasi dan verifikasi pada valve hydraulic No.2 Feeding Table In/Out 10. Lakukan isolasi dan verifikasi pada valve hydraulic No.2 POR/Uncoiler Expand/Collapse Instruksi Pekerjaan: 1. Persiapkan dan pastikan tools dan materials sudah sesuai dengan kebutuhan 2. Lepas sensor laser distance IFM 01D105 dari bracket No.2 POR Feeding Table 3. Simpan sensor laser distance di tempat yang aman 4. Pasang sensor photoelectric Keyence type LR-ZB100NS di bracket No.2 POR Feeding Table 5. Kencangkan menggunakan baut jika memungkinkan, jika tidak sementara ikat dengan cable ties. Pastikan sensor fix dan tidak bergerak 6. Connect sensor photoelectric Keyence type LR-Zb100NS ke junction box ex-cable angle encoder (No Kabel 4703 & 4704) 7. Jika di junction box sudah di connect, lalu pindah ke kabinet MOD 1 8. Jika sudah di kabinet MOD 1, disconnect existing kabel No. 4703 & 4704 dari terminal block 9. Connect kabel No. 4703 & 4704 ke Relay schneider RXM4AB2BD/24 VDC 10. Lalu output relay connect ke terminal block kabel No. 2415 11. Jika sudah di connect lakukan verifikasi dan I/O test bersama Engineering Team
TglMulai
TglSelesai
TotalJam
Status
NamaPekerja1
NamaPekerja3
NamaPekerja2
NamaPekerja4
Comment :

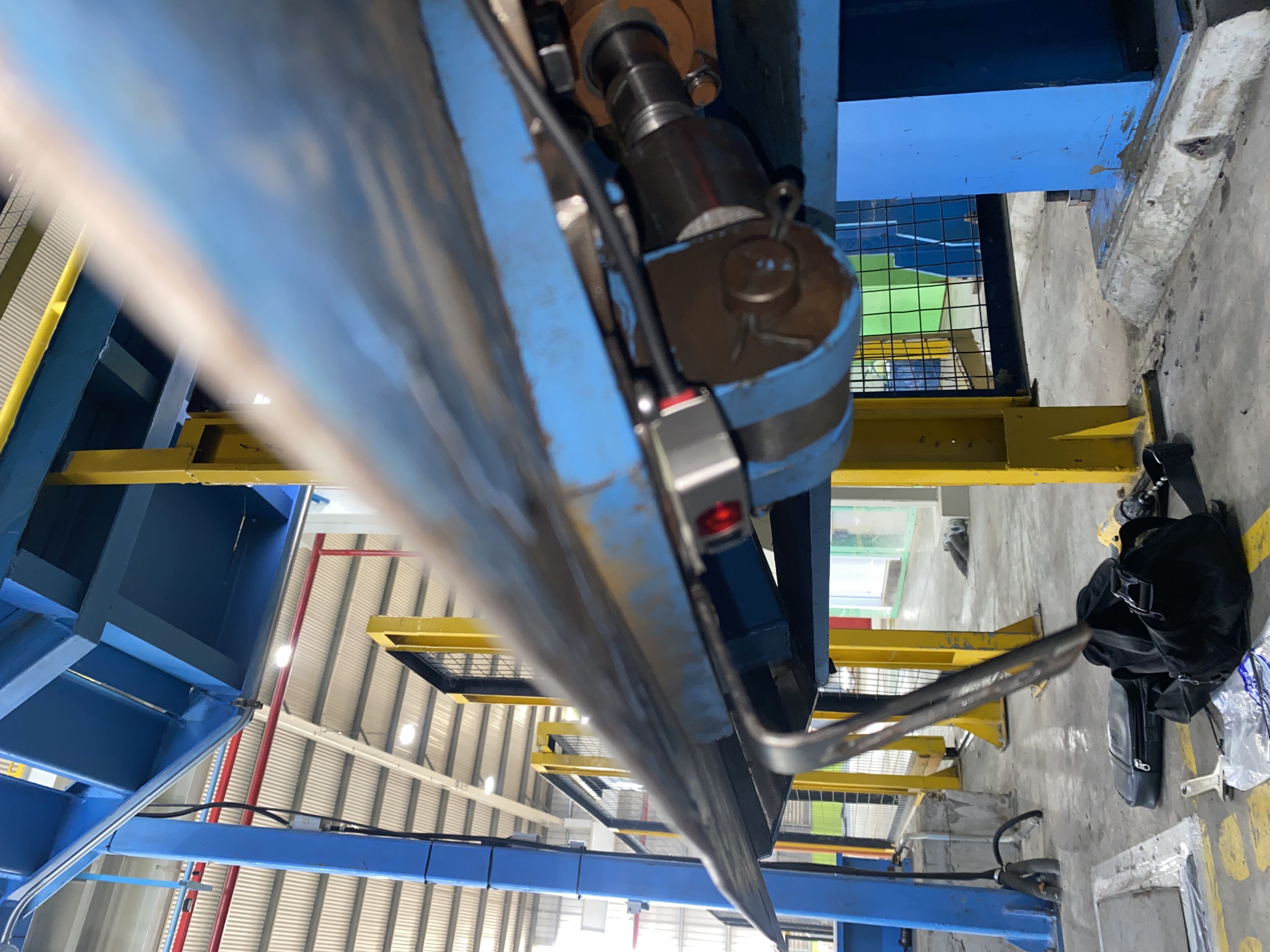

Distance sensor ke ujung Feed Table = 8cm Distance sensor mendeteksi = 9cm
