MAINTENANCE

FM.MT.05.01

SURAT PERINTAH KERJA ( WORK ORDER )

DESKRIPSI KERJA	Purifikasi oli Trafo-01 dengan vendor
WORKORDERNO		WORKCENTER
PRIORITY		TGLDIKERJAKAN
DURASIPEKERJAAN		EQUIPNO
JUMLAHORANG		EQUIPDESC

MATERIAL	TOOLS
1. Majun 2. Ember/Tray	1. Mesin Purifikasi 2. BDV Tester 3. Multimeter

PROCEDURE :

Instruksi Safety:
1. Menggunakan APD Level-1
2. Menggunakan Safety Rubber Gloves 20 kV
3. Isolation Procedure
4. Pasang barikade hitam-kuning di area pekerjaan

Prosedur Kerja :
1. Persiapkan tools dan materila yang ingin digunakan dan pastikan sudah aman untuk digunakan
2. Posisikan mobil purifikasi di dekat area Trafo Room - 01
3. De-energize Trafo-01 dari Outgoing kubikel Trafo-01 dan Grounding
4. De-energize Incoming Sekunder Trafo-01 di ACB LVB-001 (QF-100)
5. Lakukan isolasi di Kubikel outgoing Trafo-01 dan ACB QF100
6. Verifikasi dan pastikan tidak ada tegangan yang tersisa di area Primer dan Sekunder Trafo-01
7. Connect Power mesin purifikasi di panel GPO
8. Lakukan pengecekan putaran mesin purifikasi, pastikan putaran tidak terbalik
9. Pasang selang purifikasi di Drain Valve Trafo-01 ke mesin purifikasi, sebelum memasang pastikan Drain Valve Trafo-01 kondisi tertutup. Simpan juga wadah tray di area bawah drain valve untuk menyimpan tetesan oli
10. Jika selang purifikasi from Trafo-01 to mesin purifikasi sudah terpasang dengan benar, nyalakan mesin purifikasi
11. Ambil sample oli untuk dilakukan pengetesan BDV sebelum proses purifikasi, minimal tegangan tembus BDV >30kV
11. Buka valve drain valve Trafo-01
12. Monitoring proses purifikasi sampai 3x Cycle/3600 Liter
13. Jika purifikasi sudah mencapai 3600 Liter, lakukan pengetesan kembali pada sample oli yang sudah di verifikasi
14. Jika hasilnya sudah baik, maka proses purifikasi sudah selesai. Apabila hasil purifikasi belum baik, maka di diskusikan kembali antara Vendor dan User
15. Jika hasil sudah baik, matikan mesin purifikasi
16. Tutup drain valve Trafo-01
17. Lepas selang purifikasi from Trafo-01 to mesin purifikasi
18. Disconnect mesin purifikasi dari panel GPO
19. Buka padlock yang di isolasi oleh tim pekerja
20. Lepas grounding pada kubikel outgoing Trafo-01
21. Re-energize Trafo-01 dari kubikel outgoing Trafo-01
22. Finishing check dan pastikan kondisi Trafo-01 tidak ada yang abnormal setelah di purifikasi
23 Rapihkan tools dan material yang digunakan, pastikan tidak ada yang tertinggal

Aspek Lingkungan:
1. Pastikan tidak ada oli yang tumpah atau tercecer di tanah

TglMulai		TglSelesai
TotalJam		Status
NamaPekerja1		NamaPekerja3
NamaPekerja2		NamaPekerja4

Comment :

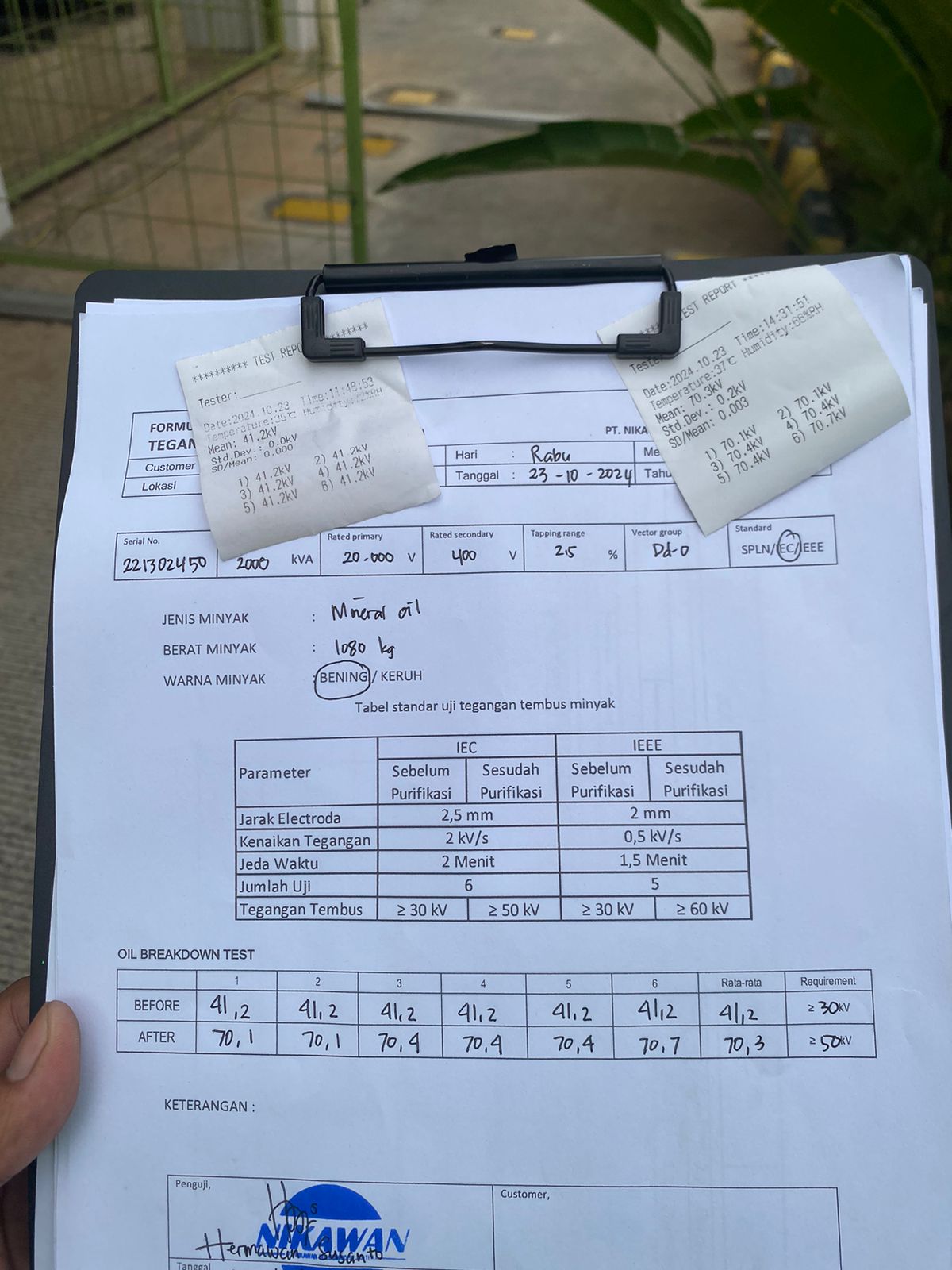

Purifikasi oli Trafo-01 dengan vendor, Hasil pengujian BDV, Next hasil pengujian DGA waiting vendor

WhatsApp Image 2024-10-24 at 09.41.28.jpeg
